Russie
ZU-23-2
Description

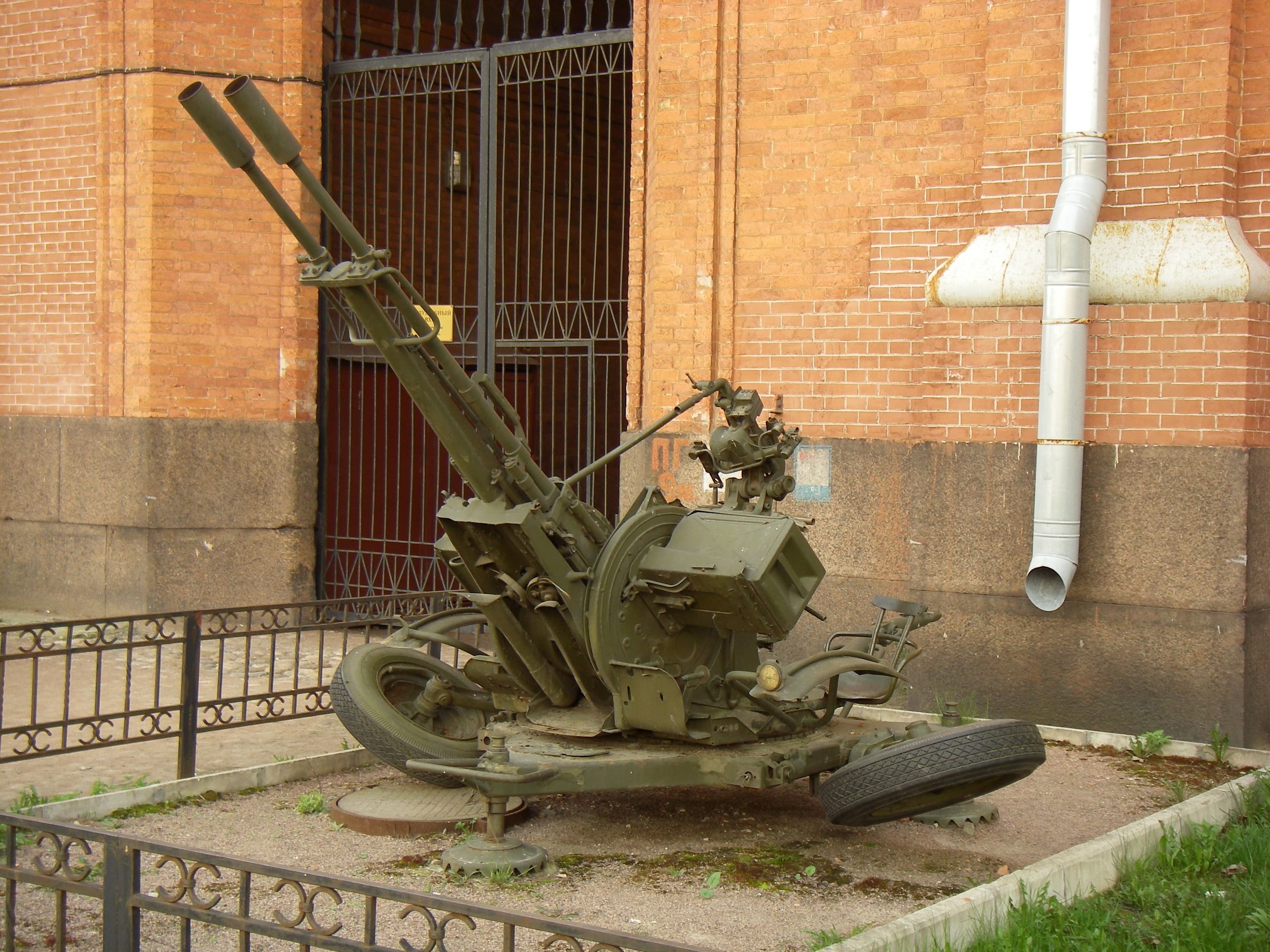

Le ZU-23-2 (2A13) est un canon antiaérien soviétique tracté, à deux tubes de 23 mm, adopté en 1960. Simple, léger, robuste et bon marché, il est devenu l'une des armes antiaériennes les plus répandues au monde : il est en service ou en stock dans plusieurs dizaines de pays, de la Russie et l'Ukraine à l'Afrique, au Moyen-Orient et à l'Asie, et chez de nombreux groupes armés. Prévu contre les avions et hélicoptères volant bas, il est aussi très employé en tir direct contre l'infanterie et les véhicules légers. Il est fréquemment monté sur camion, sur pick-up ou sur blindé.
Critères de reconnaissance
- Les canons : deux canons de 23 mm côte à côte, longs et fins, terminés par des cache-flammes coniques.
- Les coffres à munitions : horizontaux, de part et d'autre des tubes, chacun de 50 coups.
- L'affût : un affût léger à un essieu, avec deux sièges de servants. En batterie, il repose au sol sur un trépied, les roues relevées sur le côté ; il peut aussi tirer sur ses roues en urgence.
- Les montages : souvent sur camion ou pick-up ; sur le blindé aéroporté BTR-D, il prend le nom de BTR-ZD.
NB : ne pas confondre avec le ZPU-2
- Le calibre : 23 mm sur le ZU-23-2 ; mitrailleuses lourdes de 14,5 mm sur le ZPU-2, dont l'affût a servi de base au ZU-23-2.
- Les coffres : horizontaux de part et d'autre des tubes sur le ZU-23-2 ; verticaux de chaque côté des tubes sur le ZPU-2.
- La bouche : cache-flammes coniques bien visibles sur le ZU-23-2.
Gabarit
- Les dimensions : 4,57 m de long, 1,83 m de large et 1,87 m de haut en route ; 950 kg.
- La mise en œuvre : équipage de 5 à 6 ; passage de la route au tir en 30 secondes environ.
Armement
- Les canons 2A14 : chargement par bandes de 50 coups, 1 600 à 2 000 coups par minute au total en cadence théorique, environ 400 en pratique par rafales.
- Les portées : 2 500 m de portée pratique, 1 500 m d'altitude ; 2 000 m contre les véhicules légers.
- La visée : viseur optico-mécanique ZAP-23 pour le tir antiaérien et lunette droite pour le tir au sol ; pointage entièrement manuel.
- Les tubes : à remplacer après une centaine de coups tirés en continu, d'où deux tubes de rechange par arme.
Principales variantes
- ZU-23M : modernisation à pointage automatisé et visée de jour comme de nuit.
- ZU-23M1 : ajout de deux missiles sol-air Igla au-dessus du canon gauche.
- ZUR-23-2 : versions polonaises modernisées, avec missiles Grom.
- 23 ItK 61 et 23 ItK 95 : versions finlandaises.
Source : odin.t2com.army.mil
