ZSU-23-4 Shilka
01 / 02
🇷🇺

Russie

ZSU-23-4 Shilka

Défense aérienneMoyen

Le ZSU-23-4 Chilka (du nom d'une rivière de Sibérie) est un canon antiaérien automoteur soviétique armé de quatre canons de 23 mm. Adopté en 1962 et produit de 1964 à 1982, c'est le premier système d'artillerie antiaérienne soviétique doté de son propre radar de conduite de tir, le RPK-2 (« Gun Dish »), qui lui permet de tirer en roulant avec une bonne précision contre les avions et hélicoptères volant bas. Il a remplacé le ZSU-57-2 et a lui-même été relevé par le 2K22 Toungouska, mais reste très répandu : Russie, Ukraine, Pologne, Inde, Égypte, Syrie, Iran, Corée du Nord, Vietnam et de nombreux pays d'Afrique et du Moyen-Orient. Sa cadence élevée le rend aussi redoutable contre l'infanterie et les véhicules légers.

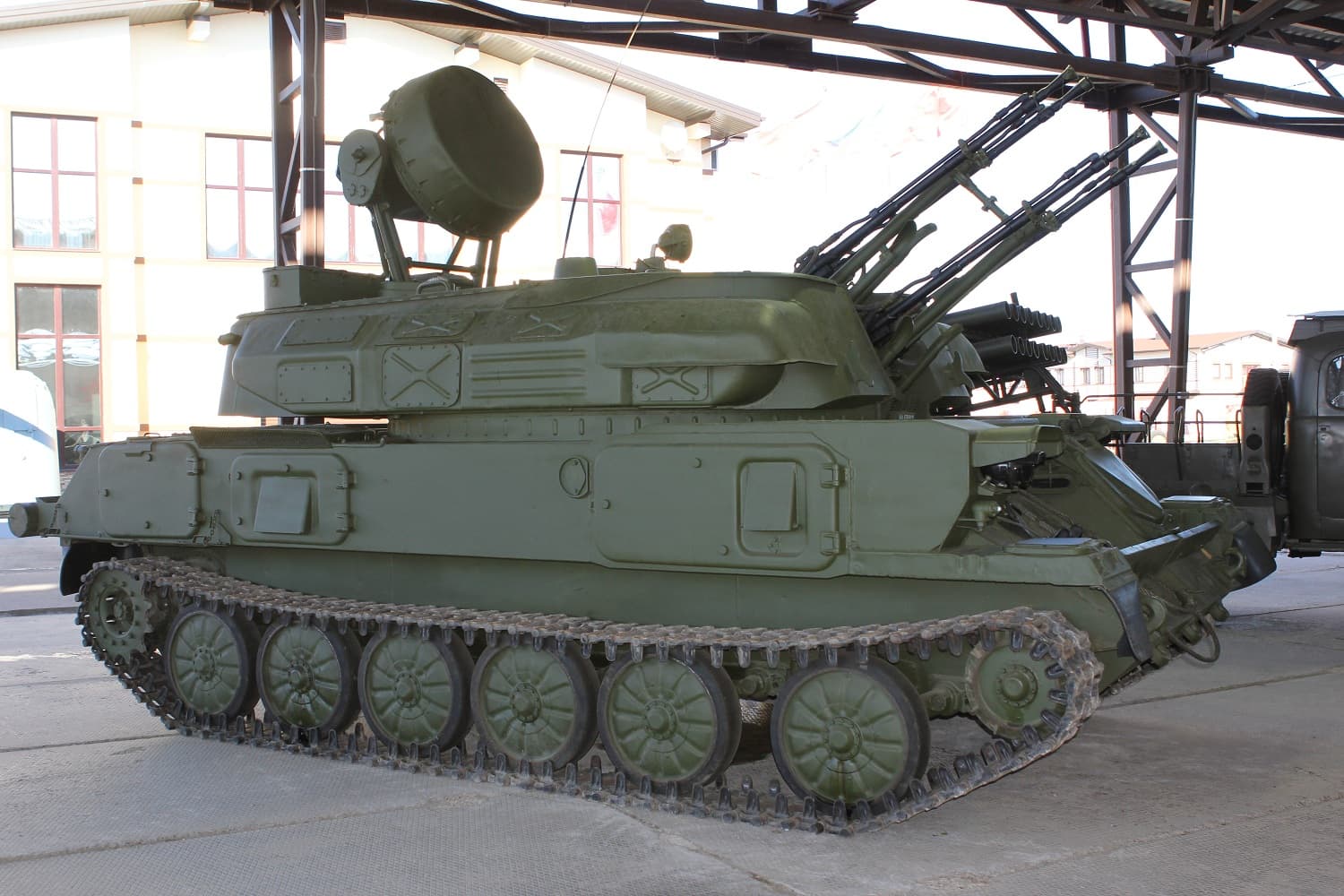

Critères de reconnaissance

  • Les canons : quatre canons de 23 mm disposés en carré, deux au-dessus de deux, sur l'avant de la tourelle.
  • La tourelle : rectangulaire, large et peu épaisse, elle fait toute la largeur du châssis.
  • Le radar « Gun Dish » : une antenne parabolique circulaire à l'arrière de la tourelle, repliée vers l'arrière en position route.
  • Le châssis : chenillé léger, six galets par côté sans rouleaux porteurs, barbotin à l'arrière ; pilote à l'avant gauche, tourelle au centre, moteur à l'arrière.

NB : ne pas confondre avec le 2K22 Toungouska

  • L'armement : quatre petits canons de 23 mm groupés en carré sur le Chilka ; deux canons bitubes de 30 mm de part et d'autre de la tourelle et huit missiles sur le Toungouska.
  • Le gabarit : le Toungouska est nettement plus gros et plus haut, avec un radar de veille au sommet de la tourelle.

Gabarit et mobilité

  • Le gabarit : 6,54 m de long, 3,13 m de large, 2,6 m de haut radar replié, 19 à 21 tonnes selon les versions. Équipage de 4.
  • La mobilité : moteur diesel de 280 ch, 50 km/h sur route, 450 km d'autonomie ; il n'est pas amphibie.
  • La protection : blindage léger en acier soudé (jusqu'à 15 mm), contre les balles et les éclats.

Armement

  • Les canons : quatre AZP-23 « Amour » refroidis par liquide, 850 à 1 000 coups par minute chacun ; tir en rafales de 10 à 30 coups ; 2 000 obus emportés.
  • Les portées : 2 500 m de portée pratique et 1 500 m d'altitude contre les aéronefs ; 2 000 m contre les véhicules légers.
  • La conduite de tir : radar RPK-2 « Gun Dish » de poursuite, complété par une visée optique ; réaction en 12 à 18 secondes.

Principales variantes

  • ZSU-23-4M (1977) : radar et calculateur améliorés.
  • ZSU-23-4M4 : modernisation russe avec missiles sol-air Igla et lance-pots fumigènes.
  • ZSU-23-4MP Biała : modernisation polonaise avec missiles Grom et conduite de tir optronique, sans radar.

Source : odin.t2com.army.mil

Caractéristiques techniques

Poids20,5 t
Calibre4 × 23 mm
Hauteur2,25 m
Largeur3,125 m
Longueur6,54 m
Équipage4
Cadence de tir4 × 1 000 coups/min
Plafond pratique1 500 m
Portée pratique2 500 m
