Chine

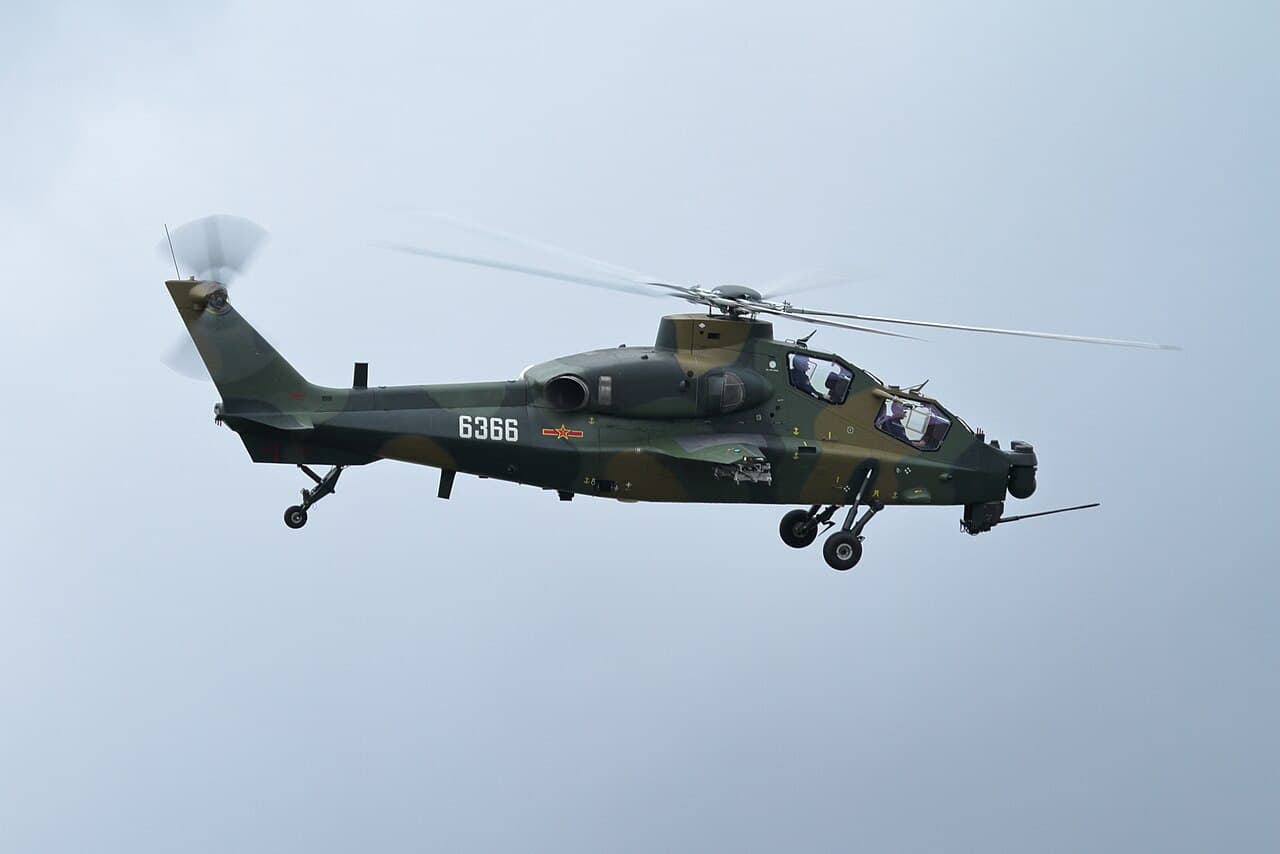

Z-10
HélicoptèreMoyen
Description
Le Z-10 (WZ-10, surnommé « Foudre féroce ») est un hélicoptère d'attaque bimoteur chinois produit par Changhe (CAIC) pour l'aviation de l'Armée de terre chinoise. Conçu par le 602e Institut avec l'aide du bureau d'études russe Kamov, il est en service depuis le début des années 2010. Destiné d'abord à la lutte antichar et à l'interdiction du champ de bataille, il dispose aussi d'une capacité de combat air-air. Il appartient à la même catégorie que le Tigre européen, le Mangusta italien ou le Rooivalk sud-africain.
Critères de reconnaissance
- Le cockpit : deux postes en tandem, étagés, sous des verrières anguleuses à vitres planes ; le tireur à l'avant, le pilote derrière et plus haut.
- Le rotor principal : cinq pales.
- Le rotor de queue : quatre pales disposées en « ciseaux » (deux paires à angle inégal), sur le côté droit de la dérive, avec un plan horizontal à la base de la queue.
- Le nez : une boule optronique (caméra, imagerie thermique, télémètre et désignateur laser) et, en dessous, un canon en tourelle de menton.
- Les ailerons d'emport : deux courts ailerons, chacun avec deux points d'emport, jusqu'à 16 missiles au total.
- Les moteurs : deux turbomoteurs de part et d'autre du fuselage, sorties d'échappement sur les côtés.
- Le train d'atterrissage : fixe, à roues, avec une roulette de queue.
NB : ne pas confondre avec le Z-19
- La taille et les pales : le Z-10 est plus gros, avec cinq pales ; le Z-19, plus léger, n'en a que quatre.
- La queue : rotor de queue classique en « ciseaux » sur le Z-10, rotor caréné dans la dérive (fenestron) sur le Z-19.
Gabarit et performances
- Le gabarit : 14,2 m de long, rotor de 12 m, 3,8 m de haut, 7,26 tonnes au décollage maximum. Équipage de 2.
- Les performances : 300 km/h, 800 km d'autonomie, plafond de 6 400 m.
Armement
- Le canon : en tourelle sous le nez, de 23 mm ou de 30 mm selon les sources.
- Les missiles : antichars HJ-10 (jusqu'à 10 km) ou HJ-9, missiles air-air TY-90, ainsi que des paniers de roquettes.
Protection
- Le blindage : cockpit et fuselage protégés contre les balles de 12,7 mm, vitrage contre le 7,62 mm.
- Les contre-mesures : alerte radar, laser et approche de missile, brouilleur infrarouge, lance-leurres.
Principales variantes
- Z-10K : version simplifiée à moteurs chinois WZ-9, moins puissants ; blindage et équipements allégés.
- Z-10ME : version améliorée présentée en 2018, avec des échappements tournés vers le haut, un blindage renforcé et des contre-mesures complètes.
Source : odin.t2com.army.mil
Caractéristiques techniques
| Type | Attack helicopter |
| Poids | 7,000 kg loaded |
| Moteur | 2 × Pratt & Whitney Canada PT6C-67C turboshaft engines |
| Vitesse | Maximum speed: 300 km/h |
| Armement | Guns: 23 mm or 30 mm autocannon mounted on chin turret with 30 mm or 40 mm automatic grenade launchers, or 14.5 mm Gatling gun, Rockets: 57 mm, 90 mm multi-barrel unguided rocket pods, 8 HJ-10 air to surface / anti tank / anti helicopter missiles or 8 HJ-8, HJ-9 missiles, or 8 TY-90 air-to-air missiles or 4 PL-5, PL-7, PL-9 air-to-air missiles |
| Autonomie | 800 km maximum |
| Avionique | YH millimetre-wave fire-control radar, Helmet mounted sight with night vision goggles, BM/KG300G self protection jamming pod, Blue Sky navigation pod, KZ900 reconnaissance pod, YH-96 electronic warfare suite |
| Équipage | 2 |
| Pays utilisateurs | China |
