SCUD B

ArtillerieMoyen

Le Scud-B (désignation OTAN SS-1C Scud-B ; missile R-17, rebaptisé R-300, système 9K72 Elbrus) est un missile balistique sol-sol soviétique à courte portée, à propergol liquide, conçu par le bureau d'études de Viktor Makeïev. Premier tir en 1961, entrée en service en 1964 ; d'abord porté par un châssis chenillé, il passe en 1965-1967 sur le lanceur 9P117 à roues, un MAZ-543 8×8. Héritier lointain du V-2 allemand, il emporte une charge explosive, chimique ou nucléaire à 300 km avec une précision médiocre (environ 450 m). Produit à quelque 7 000 exemplaires, exporté dans une trentaine de pays, il a été tiré pendant la guerre Iran-Irak, la guerre du Golfe, en Afghanistan, en Syrie et au Yémen. Copié et agrandi par la Corée du Nord (Hwasong) puis l'Iran (Shahab), il a été remplacé en URSS par l'Oka, le Tochka puis l'Iskander.

Critères de reconnaissance

  • Le porteur : un MAZ-543 8×8 au train de roulement 2+2, deux essieux sous l'avant et deux à l'arrière.
  • La cabine : avancée et droite, séparée en deux parties (gauche et droite) par le compartiment moteur.
  • Le poste de conduite de tir : situé entre les essieux centraux.
  • Le missile : cylindrique, en forme de crayon, avec quatre ailerons à la base. Il ne dépasse pas l'avant du véhicule ; seul son dispositif d'appui au sol dépasse à l'arrière.
  • Le berceau : il entoure entièrement le missile ; en position route, l'ensemble berceau-missile est généralement bâché.

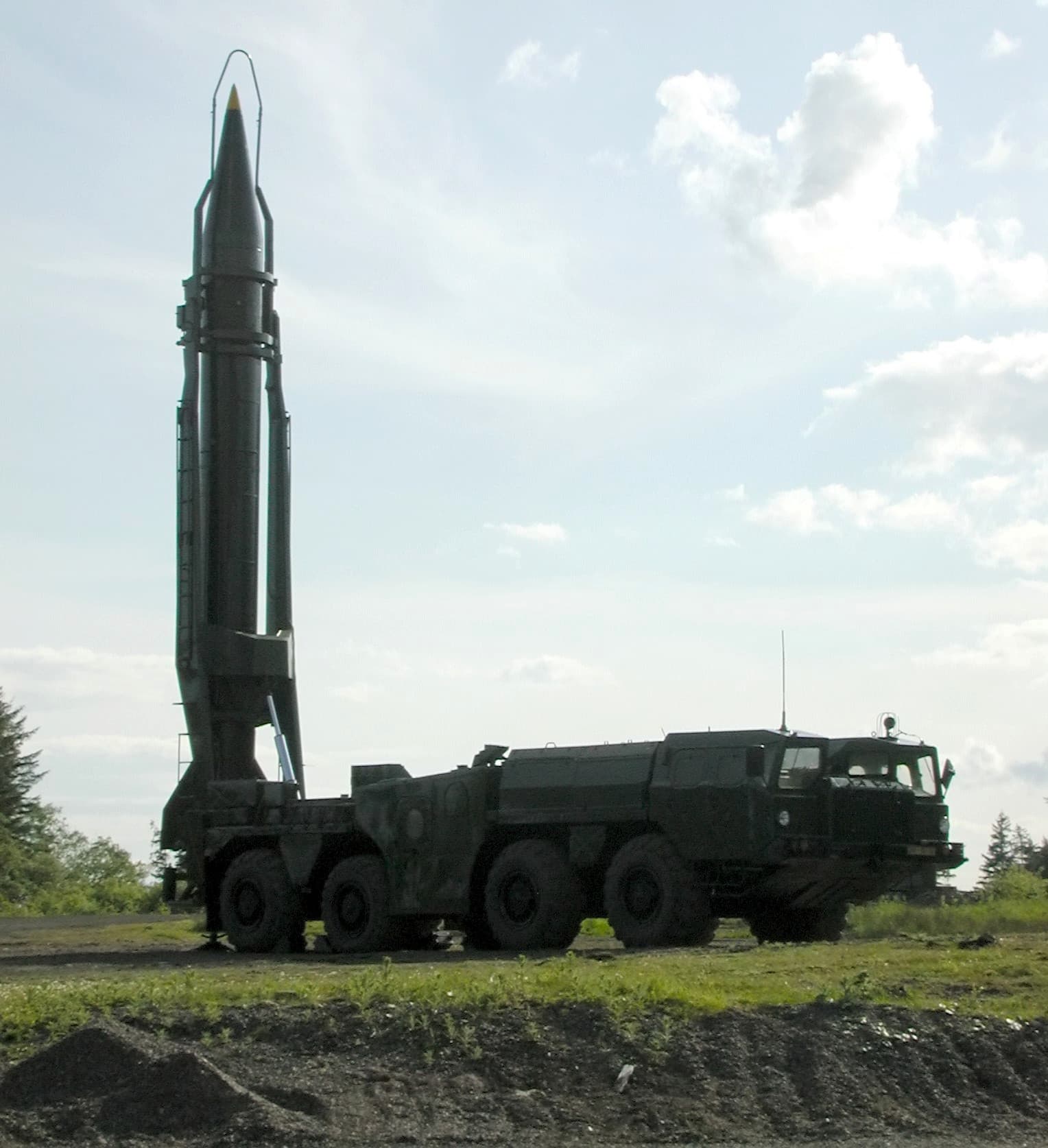

  • En position de tir : le missile est érigé à la verticale à l'arrière du véhicule, posé sur une petite table de lancement.

NB : ne pas confondre avec l'Iskander-M et le BM-30 Smerch

  • L'Iskander-M : châssis MZKT-7930 à cabine unique sur toute la largeur, et deux missiles cachés sous des capots, invisibles en route.
  • Le BM-30 Smerch : cabine dans la seule moitié gauche du MAZ-543M et faisceau de 12 tubes au lieu d'un missile unique.
  • Le ravitailleur Scud : semi-remorque à un essieu tirée par un camion ZIL, missile pointe vers l'arrière, bâche en pointe ; il peut être confondu avec le ravitailleur du SA-2 une fois bâché.

Gabarit et performances

  • Le lanceur 9P117 : environ 13,4 m de long, 3,0 m de large, 37,4 tonnes avec le missile.
  • La mobilité : moteur diesel D12A-525 de 525 ch, environ 650 km d'autonomie.
  • La mise en œuvre : environ 1 heure pour tirer depuis une position reconnue, l'érection du missile prenant à elle seule quelques minutes. Le lanceur est entouré de nombreux véhicules : ravitailleur, citernes de carburant et de comburant, commandement, topographie.

Armement

  • Le missile R-17 : environ 11,2 m de long, 0,88 m de diamètre, 5,9 tonnes au départ ; moteur à ergols liquides stockables.
  • La portée et la précision : de 50 à 300 km ; écart circulaire probable d'environ 450 m.
  • Le guidage : inertiel simple, actif seulement pendant les 80 secondes de propulsion ; la suite du vol est balistique.
  • Les charges : explosive d'environ 985 kg, chimique, à sous-munitions ou nucléaire.

Principales variantes

  • Scud-C : version à portée allongée (500 à 600 km), non adoptée par l'armée soviétique.
  • Scud-D (Aérofon) : ogive séparable et guidage terminal, précision d'environ 50 m ; proposé à l'export.
  • Hwasong-5 et -6, Shahab-1 et -2, Burkan : copies nord-coréennes, iraniennes et yéménites.

Source : odin.t2com.army.mil

Caractéristiques techniques

TypeMissile balistique sol-sol à courte portée (système 9K72 Elbrus, lanceur 9P117)
PoidsLanceur avec missile : 37 400 kg ; missile : 5 900 kg
MoteurDiesel D12A-525 de 525 ch (châssis MAZ-543 8×8)
Portée50 à 300 km ; écart circulaire probable d'environ 450 m
Armement1 missile R-17 (charge explosive d'environ 985 kg, chimique, à sous-munitions ou nucléaire)
BlindageAucun
Autonomie650 km
DimensionsMissile : longueur 11,2 m, diamètre 0,88 m ; lanceur : longueur 13,4 m, largeur 3,0 m
Pays concepteurURSS (Russie)
Pays utilisateursCorée du Nord, Égypte, Iran, Syrie, Vietnam, Yémen, entre autres (retiré en Russie)
