SA-8 Osa
01 / 02
🇷🇺

Russie

SA-8 Osa

Défense aérienneDifficile

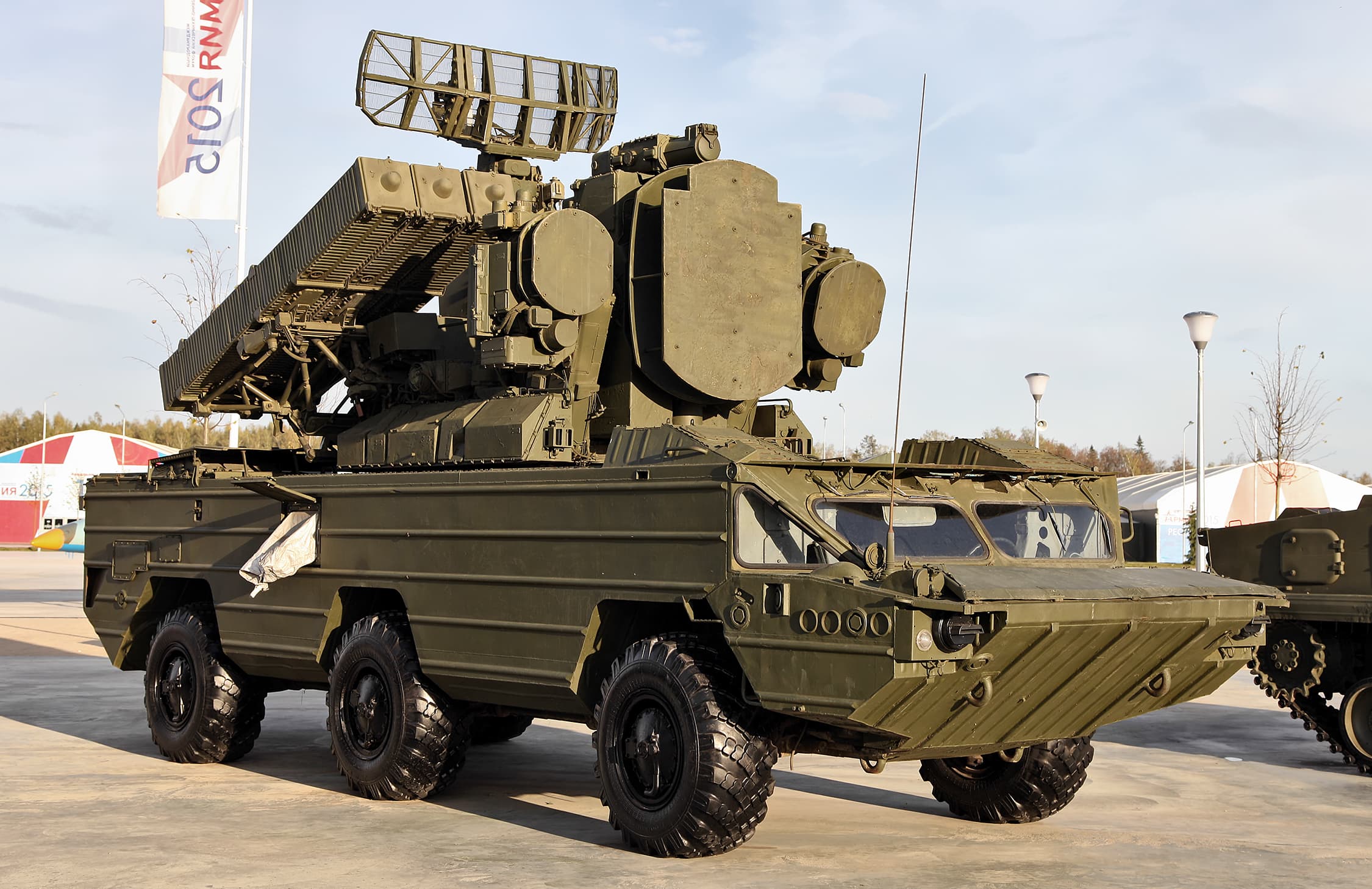

Le 9K33 Osa (« guêpe » en russe ; désignation OTAN SA-8 « Gecko ») est un système sol-air soviétique à courte portée monté sur un véhicule amphibie 6×6. Mis en production en 1971 et adopté en 1972, il protège les troupes en mouvement contre les avions et les hélicoptères volant bas. Ce fut le premier système sol-air soviétique dont un seul véhicule réunit radars et missiles (TLAR) : il peut détecter, poursuivre et engager une cible seul. Les versions Osa-AK (1975) et Osa-AKM (1980) remplacent les quatre missiles nus d'origine par six missiles en conteneurs. Le Tor lui a succédé dans l'armée russe, mais il reste très répandu : Russie, Ukraine, Biélorussie, Pologne, Grèce, Inde, Syrie et de nombreux autres pays.

Critères de reconnaissance

  • Le véhicule : un châssis BAZ-5937 à trois essieux, à caisse longue et lisse en forme de bateau, avec le poste de conduite à l'avant.
  • La tourelle : au centre du châssis allongé, elle porte six missiles en conteneurs, trois de chaque côté.
  • Les radars : sur la tourelle, l'antenne de conduite de tir forme une plaque à l'avant ; l'antenne de veille, rectangulaire, se trouve à l'arrière et se rabat vers l'arrière en route.
  • Le ravitailleur : le 9T217, sur un châssis 6×6 semblable, porte des missiles sous une superstructure fermée qui le fait ressembler à un cercueil retourné.

Ce qui distingue l'Osa d'origine de l'Osa-AK et AKM

  • Les missiles : l'Osa d'origine porte quatre missiles nus, ailettes visibles ; les Osa-AK et AKM portent six missiles enfermés dans des conteneurs.
  • L'identification : l'Osa-AKM ajoute en général une antenne d'identification ami/ennemi.

Gabarit et performances

  • Le gabarit : 9,14 m de long, 2,75 m de large, 4,20 m de haut radar replié, environ 17,5 tonnes. Équipage de 5.
  • La mobilité : 80 km/h sur route, 8 km/h dans l'eau, 500 km d'autonomie ; aérotransportable.

Armement

  • Le missile 9M33 : 3,16 m de long, 170 kg, charge explosive à fragmentation avec fusée de contact et de proximité ; guidé par radiocommande.
  • Les portées : environ 10 km selon la plupart des sources (jusqu'à 15 km annoncés pour le 9M33M3), à basse et moyenne altitude ; tir à l'arrêt ou en arrêt court.

Organisation

  • La batterie : quatre véhicules de tir et deux ravitailleurs 9T217 équipés d'une grue ; un rechargement complet prend environ 5 minutes.

Principales variantes

  • Osa-AK (9K33M2) : six missiles en conteneurs, 1975.
  • Osa-AKM (9K33M3) : 1980, missile amélioré, efficace contre les hélicoptères en vol stationnaire.
  • SA-N-4 : version navale, sur lanceur escamotable à deux missiles.
  • Modernisations locales : Pologne, Biélorussie (Osa-1T), Azerbaïdjan.

Source : odin.t2com.army.mil

Caractéristiques techniques

GuidageRadar semi-actif
Plafond5 000 m
Portée1,5 - 10 km
Châssis6×6 amphibie (BAZ-5937)
Missiles6 × 9M33
MobilitéAmphibie
