M-46

ArtillerieDifficile

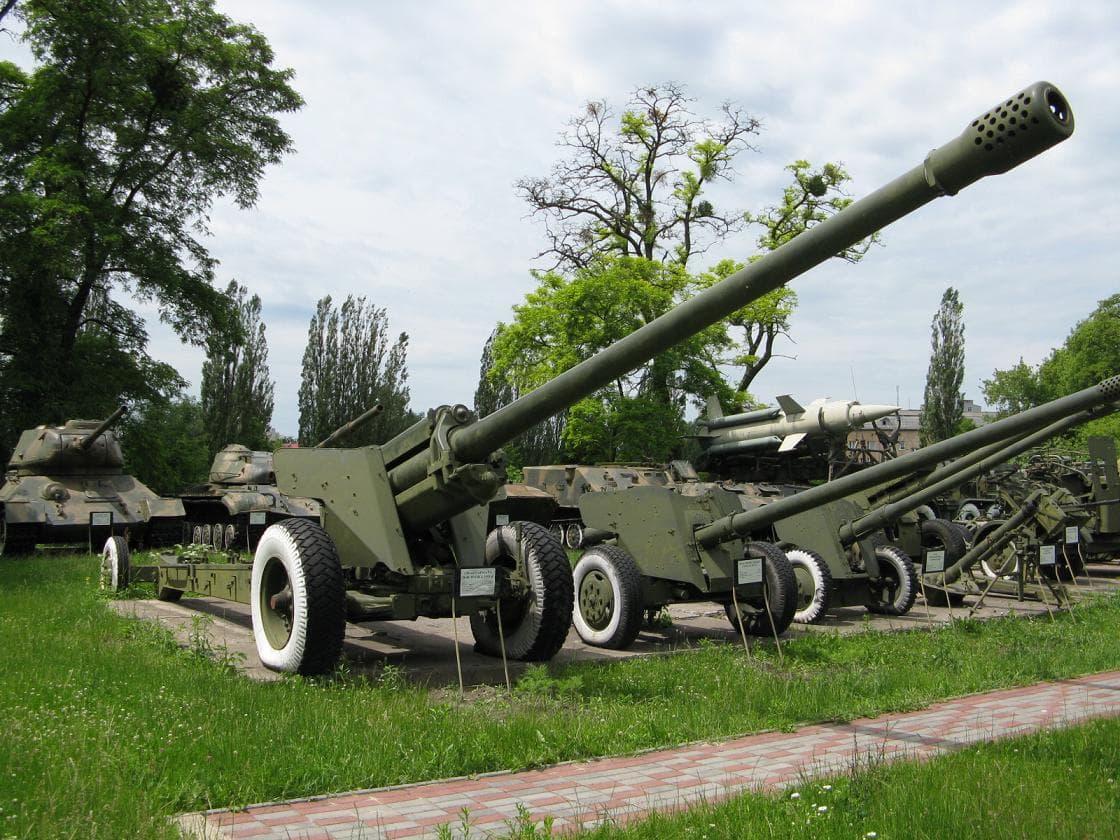

Le M-46 (désignation OTAN M1954, index GRAU 52-P-482) est un canon de campagne tracté soviétique de 130 mm, dérivé du canon naval et côtier M-36 et conçu à l'usine Motovilikha de Perm. Produit en série à partir de 1951 et montré pour la première fois au défilé du 1er mai 1954, c'est un vrai canon : tube très long, tir limité à 45° de site et portée de plus de 27 km, longtemps l'une des plus fortes du monde. Il a équipé l'artillerie d'armée et de front du Pacte de Varsovie avant de céder la place au 2A36 Giatsint-B et au 2S5. Copié en Chine (Type 59), il reste en service dans une quarantaine de pays, dont l'Inde, l'Égypte, l'Iran, la Corée du Nord et le Vietnam, et la Russie a remis en ligne une partie de ses réserves pour la guerre en Ukraine.

Critères de reconnaissance

  • La silhouette : pièce volumineuse et très longue (11,7 m en position route).
  • Le tube : long et fin (7,15 m, 55 calibres), terminé par un frein de bouche cylindrique perforé « en poivrière ».
  • Le lien élastique : un seul cylindre au-dessus du tube (le récupérateur), relié au berceau par un gros collier ; le frein de recul est sous le tube.
  • Le bouclier : petit, en forme d'aile de papillon, divisé en deux parties ; il ne protège guère que les appareils de visée.
  • Les flèches : longues et robustes, en caisson ; en batterie, une grande bêche amovible est fixée au bout de chacune.
  • En position route : les flèches refermées reposent sur un avant-train à deux roues ; le tube et la culasse sont reculés jusqu'au milieu des flèches et verrouillés ; les bêches d'ancrage sont démontées et posées sur les flèches. En batterie, l'avant-train est posé à proximité.

NB : ne pas confondre avec le D-20

  • Le calibre et le tube : 130 mm, long et fin (7,15 m) pour le M-46 ; 152 mm, court et trapu (5,2 m), avec un gros renfort cylindrique, pour le D-20.
  • Le frein de bouche : cylindrique « en poivrière » sur le M-46 ; gros frein à évents à double chambre sur le D-20.
  • Les liens élastiques : un seul cylindre cerclé d'un gros collier sur le M-46 ; deux cylindres côte à côte, dépassant devant le bouclier, sur le D-20.
  • Le bouclier : en aile de papillon, en deux parties, sur le M-46 ; incurvé, avec une vaguelette sur l'arête supérieure, sur le D-20.
  • En position route : seul le M-46 utilise un avant-train à deux roues et recule son tube entre les flèches ; le D-20 est attelé directement par ses flèches, tube en place.

Gabarit et performances

  • Le gabarit : 11,73 m de long, 2,45 m de large et 2,55 m de haut en position route ; 7,7 tonnes en batterie, 8,45 tonnes en position route. Équipage de 8.
  • La traction : tracteur chenillé AT-S ou camion KrAZ-255 ; 50 km/h au maximum.
  • La mise en batterie : 4 à 6 minutes.

Armement

  • Le canon : 130 mm, culasse à coin horizontal, chargement manuel, charges propulsives en douille métallique chargées séparément de l'obus. Pointage de -2,5° à +45° en site, 50° en direction.
  • La cadence : 6 coups par minute en tir normal, 8 en cadence maximale, 4 à 5 en tir soutenu.
  • Les munitions : obus explosif de 33,4 kg tiré à 930 m/s jusqu'à 27 km, obus perforant pour le tir direct antichar, obus fumigènes et éclairants.

Principales variantes

  • Type 59 : copie chinoise sous licence.
  • Type 59-1 : tube du Type 59 sur un affût plus léger de canon de 122 mm (6,3 tonnes).
  • M-46S : modernisation israélienne de Soltam avec un tube de 155 mm de 45 calibres, adoptée notamment par l'Inde.
  • SP-130 « Catapult » : version automotrice indienne sur caisse de char Vijayanta.

Source : odin.t2com.army.mil

Caractéristiques techniques

Poids7 700 kg
Calibre130 mm
Équipage8-9
Cadence de tir5-6 coups/min
Portée maximale27 490 m
