Russie
D-30
Description

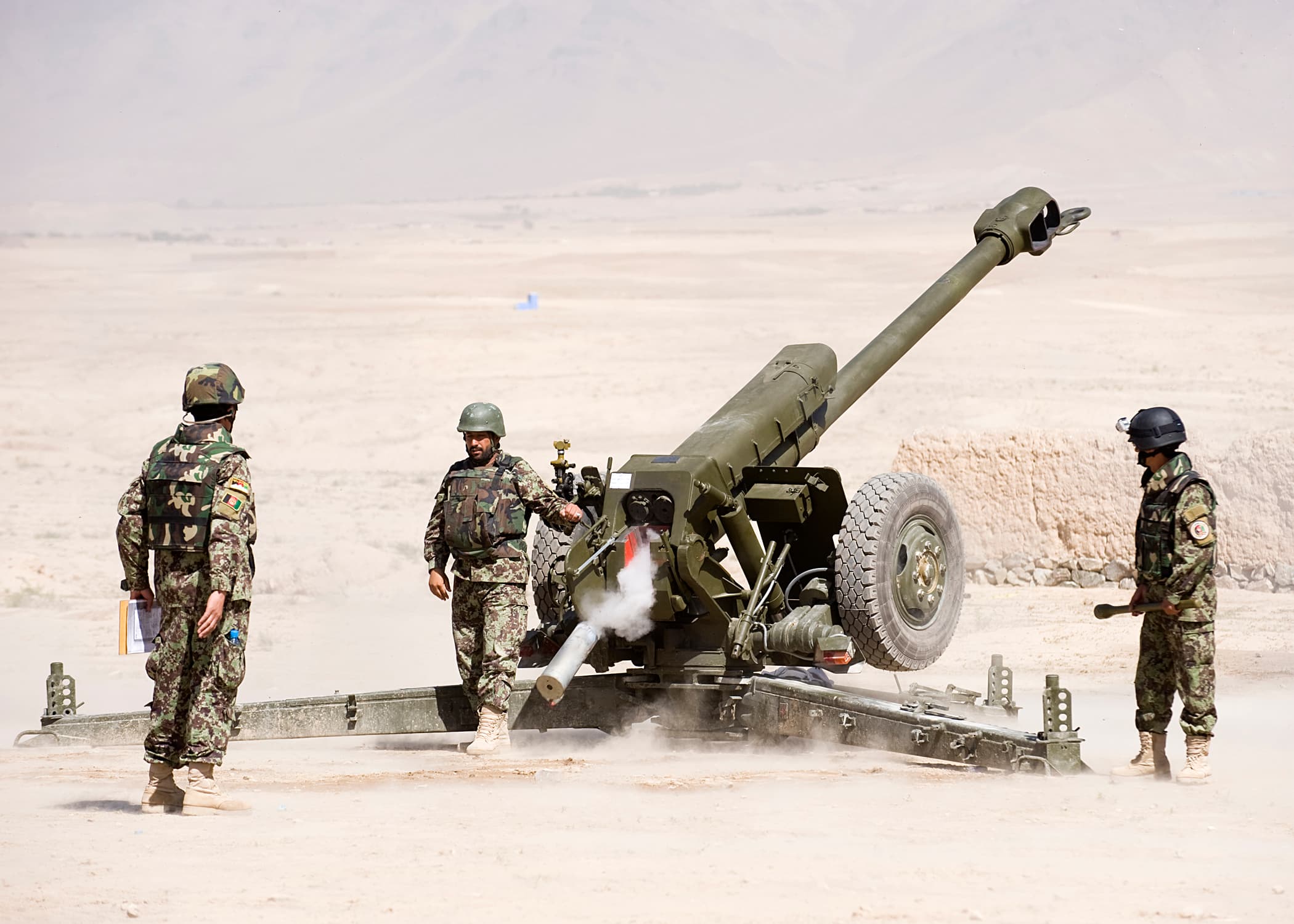

Le D-30 (index GRAU 2A18, désignation OTAN M1963) est un obusier tracté soviétique de 122 mm, conçu par le bureau de Fiodor Petrov à l'usine d'artillerie n° 9 de Sverdlovsk. Adopté en 1960 pour remplacer l'obusier M-30 de 1938, il se reconnaît entre tous à son affût à trois flèches, qui lui permet de tirer sur 360°. Léger (3,2 tonnes), robuste et simple, c'est l'une des pièces d'artillerie les plus répandues au monde : plus de 60 armées l'utilisent, dont la Russie, l'Ukraine, l'Inde, l'Iran, l'Égypte, le Pakistan et la Syrie. Son canon équipe aussi l'automoteur 2S1 Gvozdika, et il a été produit ou copié en Chine, en Égypte, en Iran, en Irak et en ex-Yougoslavie.
Critères de reconnaissance
- L'affût à trois flèches : en batterie, les trois flèches sont déployées en étoile autour d'un vérin central qui soulève les roues du sol. Aucune autre pièce tractée russe n'a cette disposition.
- Le tube : fin et assez long (38 calibres), terminé par un frein de bouche.
- Le lien élastique : un gros carénage parallélépipédique au-dessus du tube, qui abrite le récupérateur. Il est très visible de profil.
- Le bouclier : petit, de forme carrée, placé entre les deux roues.
- En position route : les trois flèches sont repliées et regroupées sous le tube.
- L'attelage : le D-30 est tracté par la bouche, grâce à un crochet d'attelage fixé sur le frein de bouche ; le tube pointe donc vers le véhicule tracteur.
NB : ne pas confondre avec les D-20, 2A65 et M-46
- Les flèches : trois flèches en étoile sur le D-30 ; deux flèches ouvrantes sur les trois autres.
- L'attelage : le D-30 est tiré par la bouche ; les D-20, 2A65 et M-46 le sont par l'extrémité de leurs flèches refermées (posées sur un avant-train pour le M-46).
- Le dessus du tube : un seul gros carénage carré sur le D-30 ; deux cylindres sur les D-20 et 2A65 ; un cylindre unique cerclé d'un gros collier sur le M-46.
- Le gabarit : 5,4 m de long et 3,2 tonnes en position route, contre 8 à 12,7 m et 5,7 à 7,7 tonnes pour les trois autres.
Gabarit et performances
- Le gabarit : 5,4 m de long, 1,90 m de large et 1,60 m de haut en position route, 3,2 tonnes. Équipage de 7 servants et un chef de pièce.
- La traction : camion Oural-375 ou Oural-4320, ou tracteur chenillé MT-LB ; 60 km/h sur route, 25 km/h en tout-terrain.
- La mise en batterie : environ 1 minute et demie ; 3 minutes et demie pour quitter la position.
Armement
- Le canon : 122 mm, culasse semi-automatique à coin vertical. Pointage de -7° à +70° en site et sur 360° en direction.
- La cadence : 6 à 8 coups par minute, 4 en tir soutenu.
- Les munitions : obus explosif à 15,3 km, obus à propulsion additionnelle à 21,9 km, et obus à charge creuse pour le tir direct antichar.
Principales variantes
- D-30A : système de recul modifié et nouveau frein de bouche.
- 2A18M (D-30M) : frein de bouche à double chicane et plaque d'appui centrale carrée.
- 2S1 Gvozdika : automoteur chenillé armé d'un canon dérivé du D-30.
- Type 86 et Type 96 : productions ou dérivés chinois.
- D-30J : version yougoslave fortement modifiée, produite sous licence en Irak sous le nom de Saddam.
- HM-40 : version iranienne.
Source : odin.t2com.army.mil
