D-20

ArtillerieDifficile

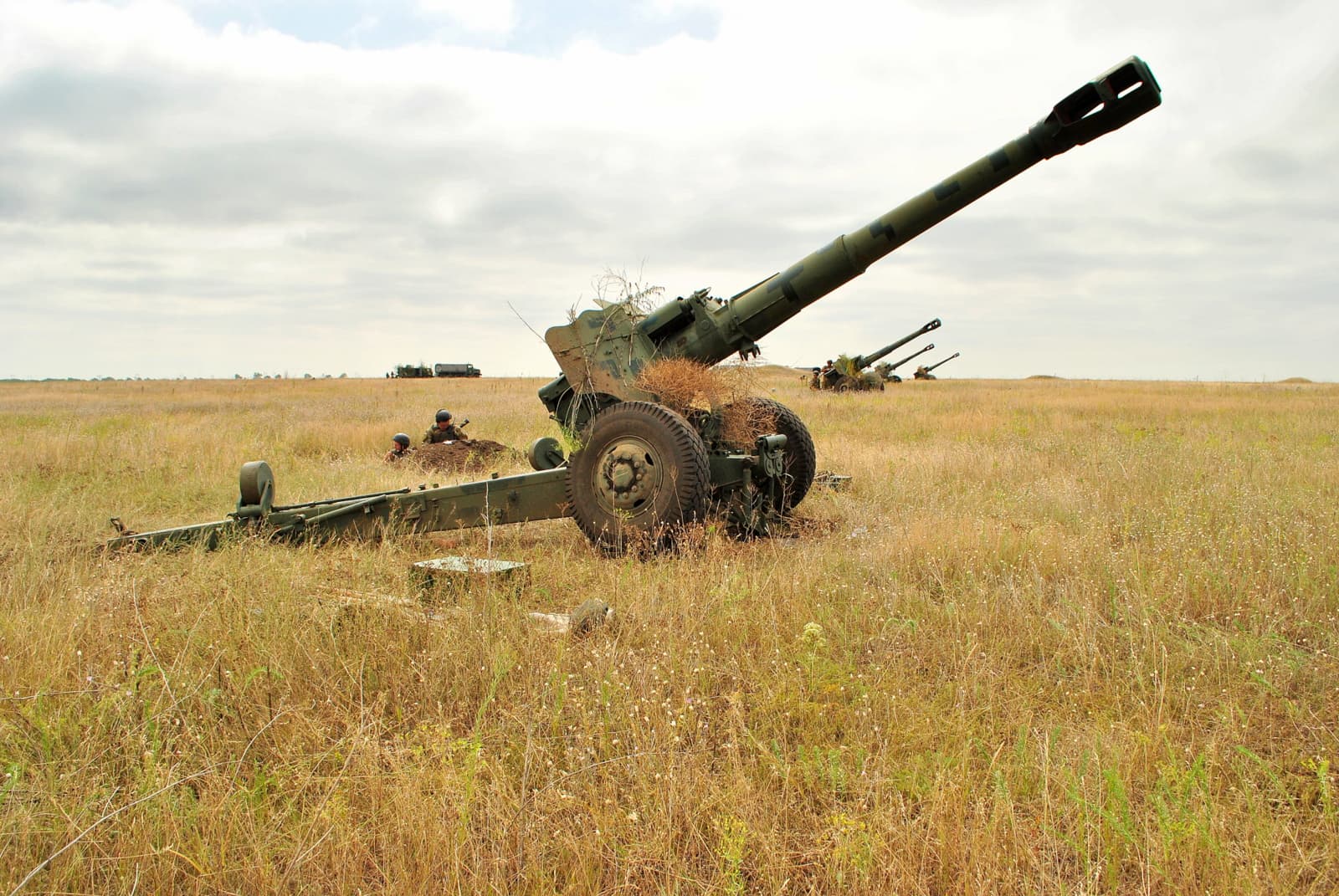

Le D-20 (désignation OTAN M1955, index GRAU 52-P-546) est un obusier-canon tracté soviétique de 152 mm, conçu par le bureau de Fiodor Petrov à l'usine d'artillerie n° 9 de Sverdlovsk (aujourd'hui Iekaterinbourg). Présenté en public en 1955, il succède à l'obusier-canon ML-20 de 1937 et partage son affût avec le canon de 122 mm D-74. Son tube a servi de base au canon du 2S3 Akatsiya, et la Chine le produit sous licence sous le nom de Type 66. Plus produit depuis longtemps, il reste en service dans une trentaine d'armées (Russie, Ukraine, Syrie, Roumanie, Bulgarie, Vietnam, Corée du Nord, Cuba) et il est employé par les deux camps dans la guerre en Ukraine.

Critères de reconnaissance

  • La silhouette : obusier volumineux, trapu, au tube court et haut perché.
  • Le tube : environ 5,2 m frein compris (34 calibres), constitué d'un renfort cylindrique et terminé par un gros frein de bouche à évents, à double chambre.
  • Les liens élastiques : deux cylindres au-dessus du tube, qui dépassent à l'avant du bouclier.
  • Le bouclier : incurvé, avec une vaguelette (ondulation) sur son arête supérieure.
  • Les flèches : deux flèches fines, de section rectangulaire, portant chacune une roulette métallique pour la manœuvre à bras.
  • La plaque d'appui : circulaire, repliée sous le tube en position route.
  • En position route : la pièce est attelée directement par l'extrémité de ses flèches refermées, bêches relevées.

NB : ne pas confondre avec le M-46

  • Le calibre et le tube : 152 mm, court et trapu (5,2 m) pour le D-20 ; 130 mm, long et fin (7,15 m, 55 calibres) pour le M-46, dont le tube dépasse loin devant le bouclier.
  • Le frein de bouche : gros frein à évents à double chambre sur le D-20 ; frein cylindrique perforé « en poivrière » sur le M-46.
  • Les liens élastiques : deux cylindres sur le D-20 ; un seul cylindre, relié au berceau par un gros collier, sur le M-46.
  • Le bouclier : incurvé et à vaguelette sur le D-20 ; en aile de papillon, divisé en deux parties, sur le M-46.
  • En position route : le D-20 est attelé directement par ses flèches ; le M-46 repose sur un avant-train à deux roues, tube et culasse reculés jusqu'au milieu des flèches.

NB : ne pas confondre avec le 2A65 Msta-B

  • Le tube : le 2A65 a un tube très long et fin (environ 8,1 m) à frein de bouche allongé, et un bouclier plat à arête supérieure droite.

Gabarit et performances

  • Le gabarit : 8,69 m de long en batterie, 8,10 m en position route, 2,40 m de large, environ 5,7 tonnes. Équipage de 8.
  • La traction : camion 6×6 Oural-375 ou Oural-4320, parfois tracteur chenillé AT-S ou AT-L ; 60 km/h sur route, 30 km/h en tout-terrain.
  • La mise en batterie : environ 2 minutes et demie.

Armement

  • Le canon : 152 mm, culasse semi-automatique à coin vertical, chargement manuel par munitions à charge séparée. Pointage de -5° à +45° en site, 58° en direction.
  • La cadence : 5 à 6 coups par minute en rafale, 1 coup par minute en tir soutenu.
  • Les munitions : obus explosif à 17,4 km, obus à propulsion additionnelle à 24 km, et obus à charge creuse pour le tir direct antichar jusqu'à 1 000 m.

Principales variantes

  • Type 66 : production chinoise sous licence ; sa version automotrice est le Type 83.
  • M1981 et M1985 : productions roumaines.
  • 2S3 Akatsiya : automoteur chenillé dont le canon 2A33 dérive du tube du D-20.
  • D-74 : canon de 122 mm monté sur le même affût.

Source : odin.t2com.army.mil

Caractéristiques techniques

Poids5 650 kg
Calibre152 mm
Équipage8
Cadence de tir5-6 coups/min
Portée maximale17 410 m
